I001 TTL232変換基板(基板のみ)

品番 I001

概要

TTLとRS232Cレベルを変換する基板です。

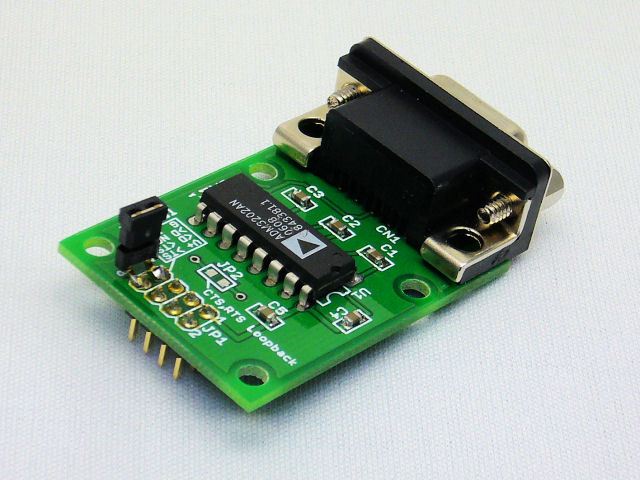

組み立て例

回路図 IB001B_TTL232_SCH.pdf

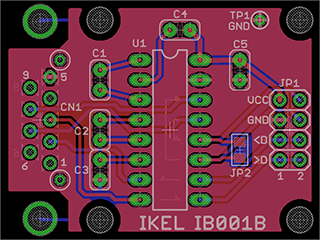

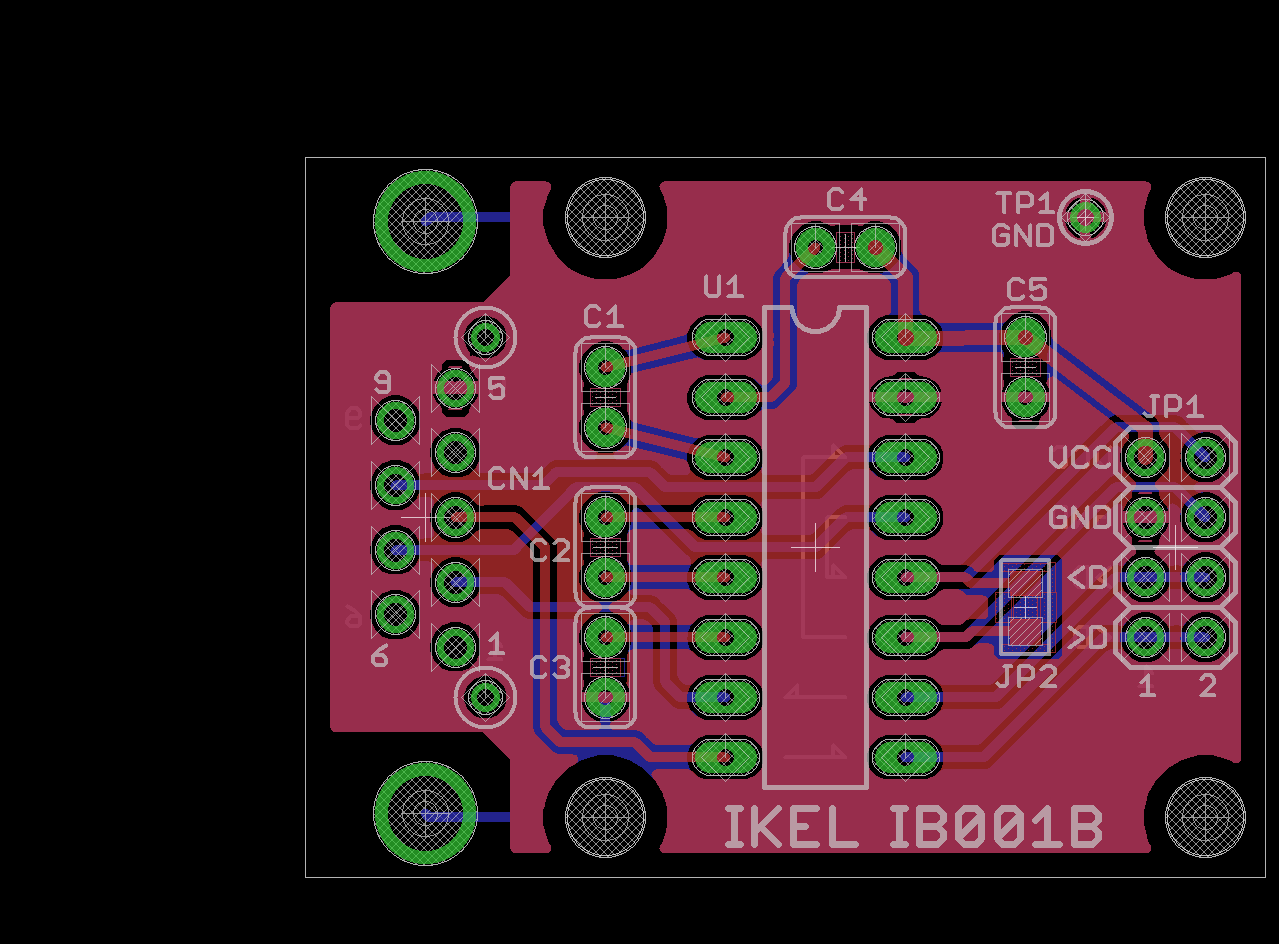

配線パターン

回路図 IB001A_TTL232_SCH.pdf

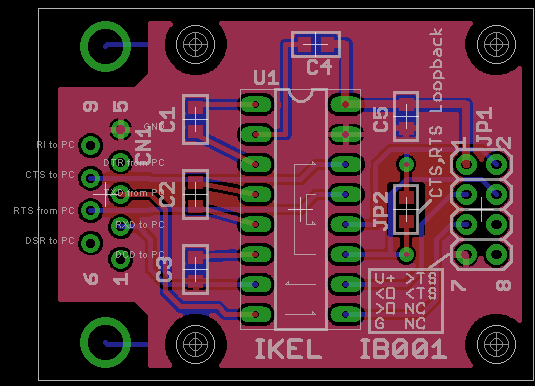

配線パターン

本品の同梱部品です。

パーツ番号	メーカ	品名	品番	個数
-	IKEL	基板	IB001B	1

別途購入の必要がある部品です。

まず最初に、コンデンサをつけます。
小さい部品からつけないと、はんだごてが部品に当たったりして、実装が非常に困難になります。
↓
ICソケット
↓
DSUBコネクタ
↓
ICソケットにADM2302ANを挿す。
このとき、ICの足をテーブルで曲げておくと、挿入しやすいです。
↓
完成
